Schnell und transparent
Der Vorverstärker besitzt eine sehr große Band- breite, die bis in den MHz-Bereich hineinreicht. Durch die so bedingte Schnelligkeit des Verstärkers kann dieser Eingangssignalen mühelos und mit kleinsten Phasenverschiebungen folgen. Dies findet in dem räumlichen und feinstrukturierten Klangbild des Vorverstärkers Ausdruck.
Die Frontseite des Vorverstärkers wird durch mas- sive und verchromte Drehknöpfe geprägt. Neben dem Volumen- und Balancedrehknopf gibt es einen Eingangswahlschalter für die fünf Eingangskanäle. Bei dessen Betätigung werden zunächst die beiden Ausgangsleitungen über Relais abgetrennt, dann der angewählte Eingang eingeschaltet und nach einer kurzen Wartezeit wieder die Ausgangsleitungen aktiviert. Dies vermeidet Knackgeräusche beim Um- schalten.
|
|
|
 |
|
|
|

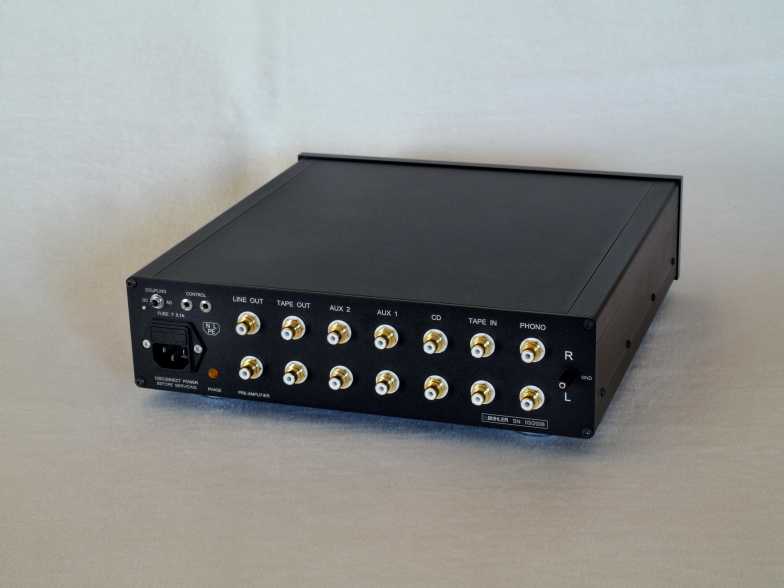

Anschlussfeld des Vorverstärkers
|
|
|
|
Phonovorverstärker
Der Verstärker enthält einen sehr rauscharmen MC- Phonovorverstärker, der auch hohen Ansprüchen ge- recht wird. Der Eingangswiderstand als auch die Eingangskapazität können durch interne Schiebe- schalter eingestellt werden. Zusätzlich ist eine MC/MM-Umschaltung vorhanden. Dies ermöglicht eine optimale Anpassung an den Tonabnehmer.
|
|
|
AC/DC-Kopplung
Signalquellen haben häufig eine geringe Gleichspan- nung an ihren Ausgängen. Diese Gleichspannung würde durch die nachfolgenden Verstärkerstufen auf unzulässige Werte verstärkt werden. Durch einen rückseitig angebrachten Schalter (AC/DC) kann ein hochwertiger Folienkondensator in den Signalweg geschaltet werden, durch den eine eventuelle Gleich- spannung der Signalquelle beseitigt wird. Allerdings führt selbst ein hochwertiger Kondensator zu geringfügigen Signalverschlechterungen. Daher ist bei gleichspannungsfreien Signalquellen eine dir- rekte Übertragung (DC-Betrieb) vorzuziehen. Der eigene Gleichspannungsanteil des Vorverstärkers ist durch die Verwendung sorgfältig ausgewählter Elek- tronikkomponenten vernachlässigbar klein.
|
|
|
Steuerausgang
Über den Steuerausgang des Vorverstärkers wird nach dem Einschalten des Vorverstärkers ein Steu- ersignal verfügbar, mit dem die beiden Endverstär- ker automatisch mit eingeschaltet werden können. Zum Einschalten der Gesamtanlage reicht dann das Einschalten des Vorverstärkers aus.
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|

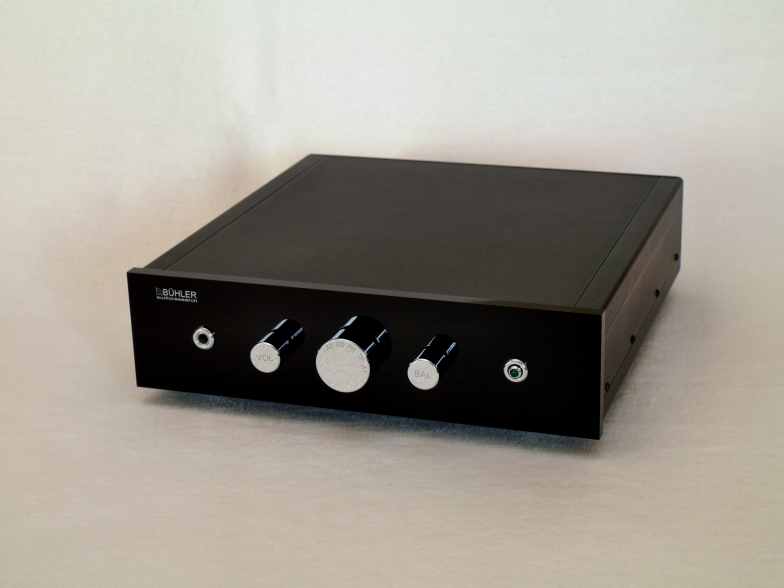

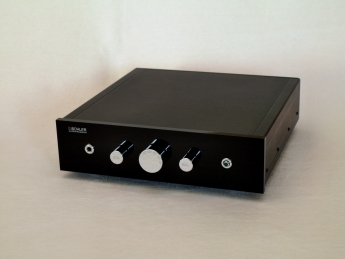

Gesamtansicht des Vorverstärkers
|
|
|
|
Die Rückseite des Verstärkers trägt die verschie- denen Ein- und Ausgangsbuchsen, den Schalter für die AC/DC-Kopplung und eine Steuerbuchse. Zwei unabhängige Line-Ausgänge für jeden Kanal erlauben den Anschluß zweier Endverstärker pro Kanal.
|
|
|
 |
|
|
|

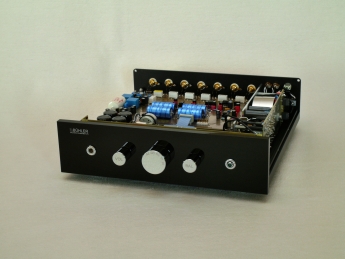

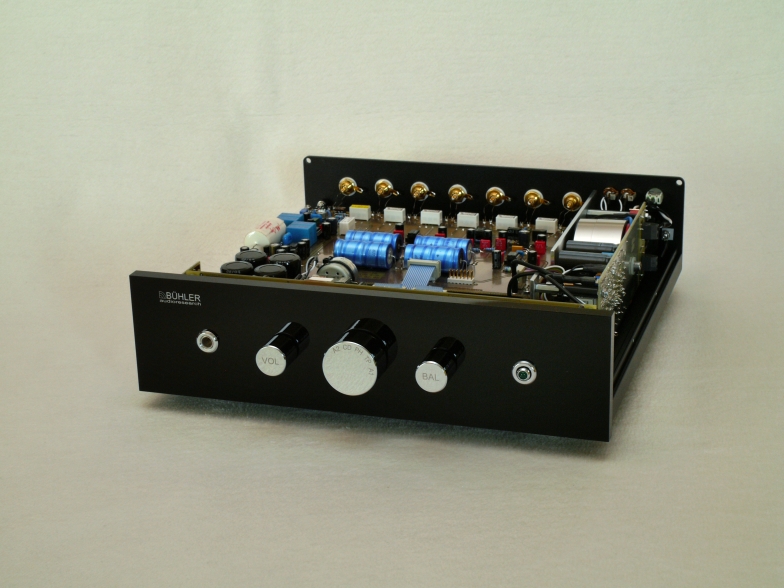

Innenansicht des Vorverstärkers
|
|
|
|
Ausgangsverstärker
Die an den Vorverstärker angeschlossenen End- verstärker sowie die verbindenden Kabel stellen eine nicht immer definierte, frequenzabhängige Belastung für die Ausgänge des Vorverstärkers dar. Um Signalverschlechterungen durch ange- schlossene Komponenten von vornherein zu ver- meiden, enthält der Ausgang des Vorverstärkers einen leistungsstarken Treiber, der auch impe- danzkritische Komponenten treiben kann. Hochwertige Relais garantieren einen sehr nied- rigen Übergangswiderstand an den Kontakten.
|
|
|
|
Netzteil
Das Netzteil eines Verstärkers hat entscheidenen Einfluss auf dessen Klangcharakteristik. Zugunsten eines kompakten Designs mit möglichst kurzen Stromversorgungsleitungen befindet sich das Netzteil innerhalb des Verstärkers. Ein besonders hochwertiger und leistungsstarker Ringkerntransformator, der zusätzlich magnetisch gekapselt ist, und eine optimierte Regelstufe mit großen Kondensatoren sichern eine brummfreie und auch dynamisch starke Stromversorgung der Elekronik.
Eine weitere Verbesserung ist mit einem optional erhältlichen, sehr starken, externen Powernetz- teil möglich.
|
|
|
|
|
Sondermodell

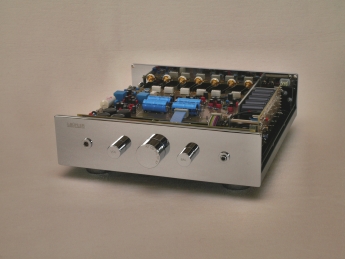

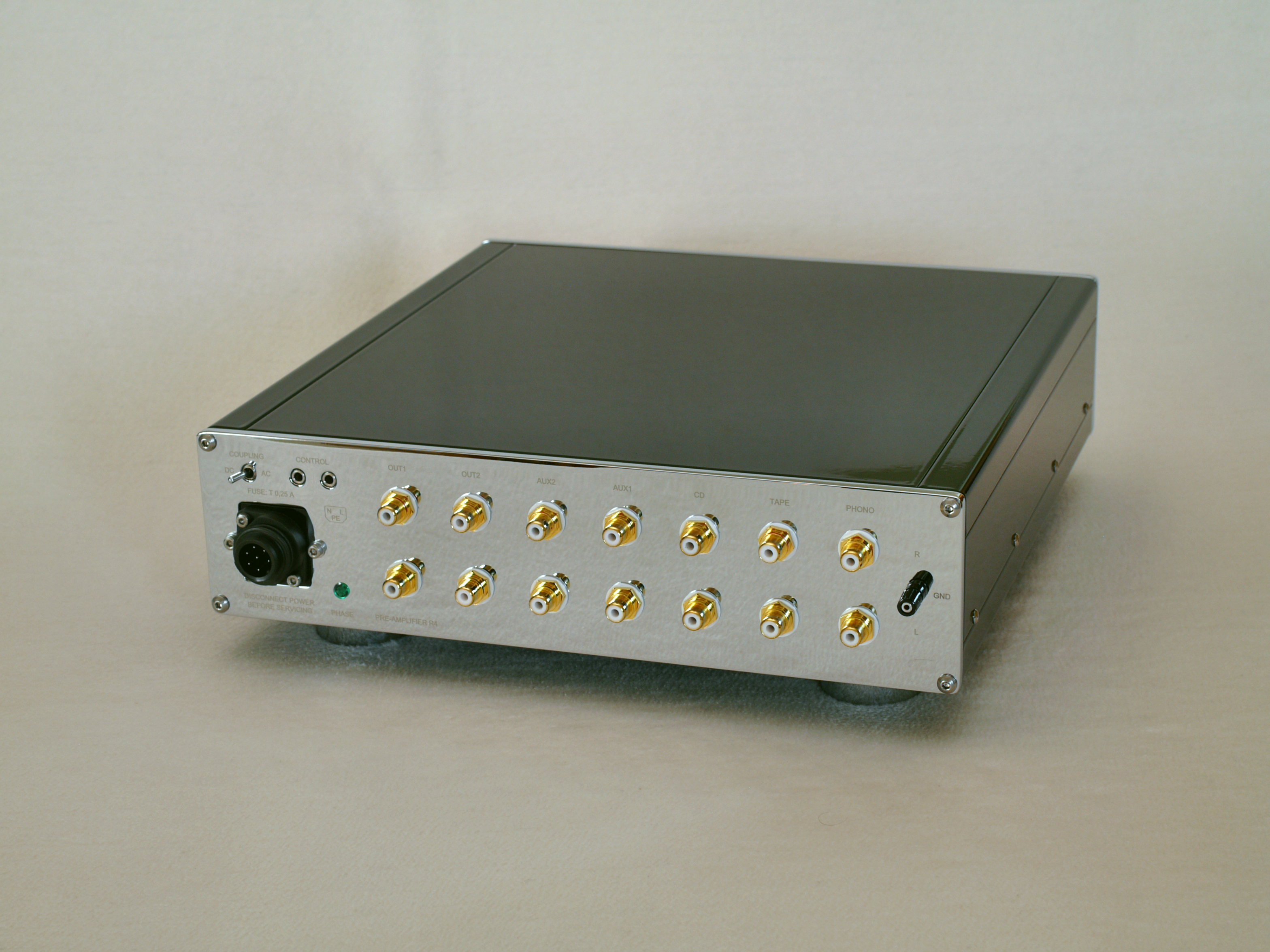

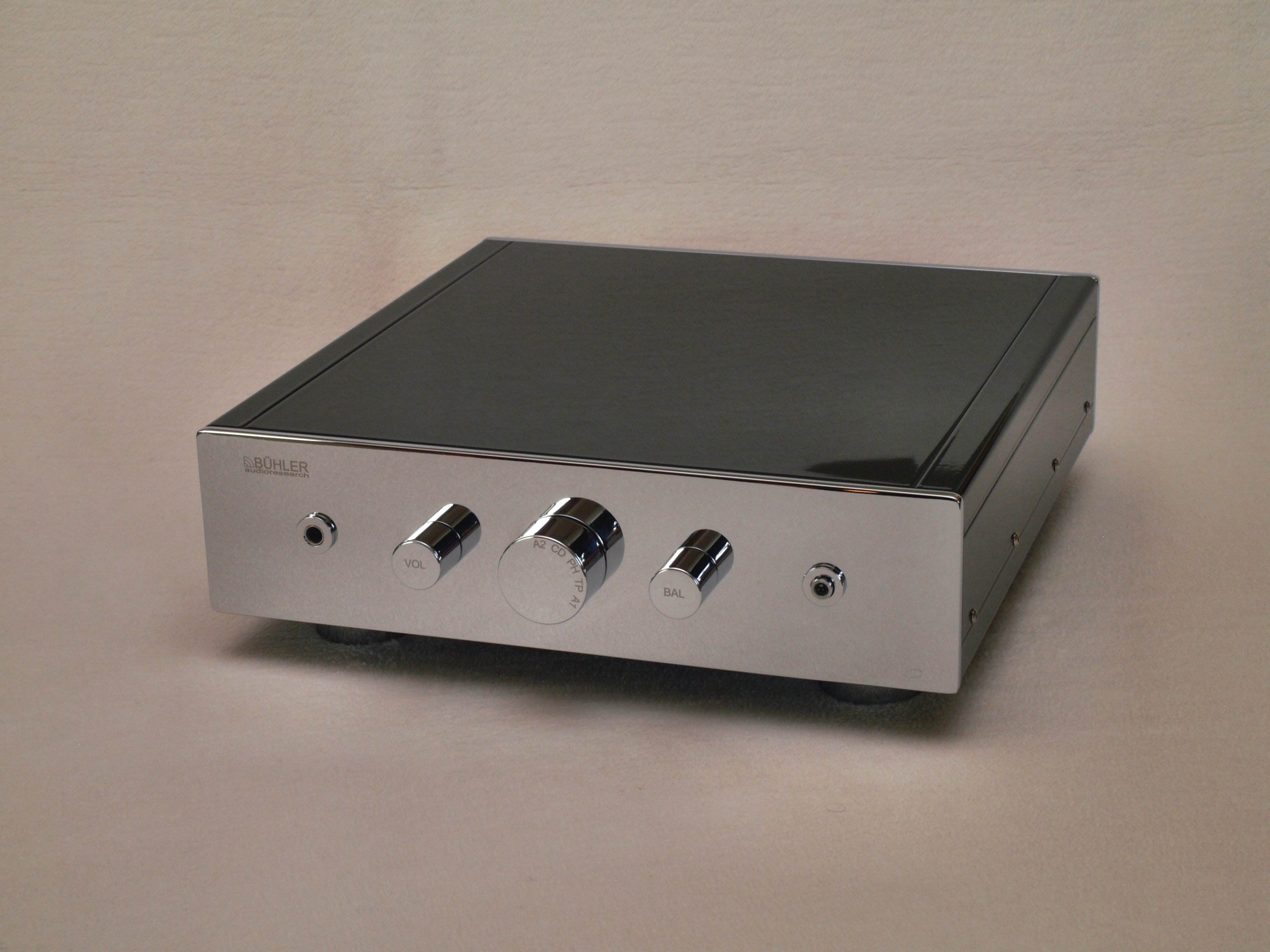

Auf Kundenwunsch in Jaguar-Racing-Green mit verchromter Front und der Option: Powernetzteil.
|
|
|
|
|
Eingänge:
|
CD, Tape, AUX1, AUX2, PHONO
|
Cinch
|
|
Ausgänge:
|
LINE OUT, TAPE OUT
|
Cinch
|
|
Frequenzbereich:
|
5 - 250 00 Hz ( -3dB )
|
|
|
Anstiegszeit:
|
> 50 V / µs
|
|
|
Verzerrungen:
|
< 0,001 %
|
|
|
Eingangsimpedanz:
|
47 KOhm
|
|
|
|
|
|
|
MC-Phonovorverstärker:
|
Eingangsempfindlichkeit:
|
250µV
|
|
|
Eingangswiderstand:
|
51 bis 910 Ohm
|
|
|
Eingangskapazität:
|
47 pF
|
|
|
Ausgangsspannung:
|
200 mV
|
|
|
Rauschabstand:
|
75 dB
|
|
|
RIAA - Abweichungen:
|
+- 0,1 dB
|
|
|
Verzerrungen:
|
< 0,006 %
|
|
|
|
|
|
Frontplatte:
|
Acrylglas Schwarz
|
|
|
Abmessungen ( B * H * T ):
|
305 mm * 80 mm * 295 mm
|
|
|
Netzspannung / -frequenz:
|
230 V / 50 Hz
|
|
|
Leistungsaufnahme:
|
15 W
|
|
|
Gewicht:
|
3,5 kg
|
|
|
|
