Digital-Analog-Wandler

Digital-Analog-Wandler

In diesem Wandler, der mit 24 Bit und achtfachem Oversampling arbeitet, kommen ebenfalls nur hochwertigste Bauteile zum Einsatz, die dem Wandler einen luftigen und transparenten Klang geben. Im Gegensatz zu vielen anderen Wandlern verarbeitet dieser Wandler alle Sample-Frequenzen bis 96 KHz.

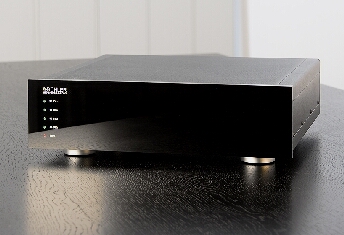

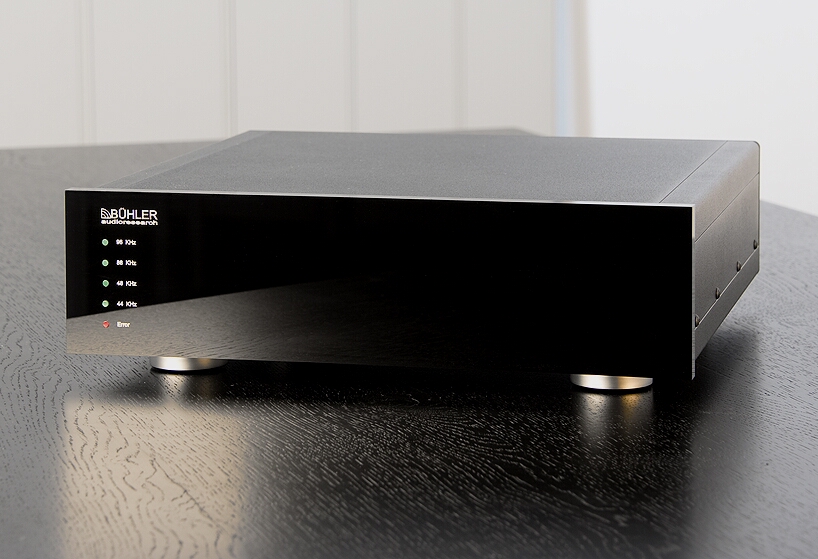

Gesamtansicht des Digital-Analog-Wandlers

Innenansicht

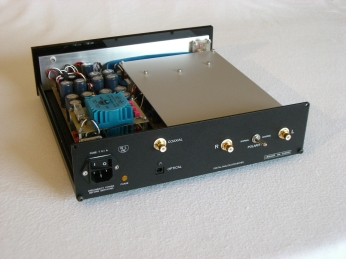

Die Rückseite des Wandlers trägt die verschiedenen Eingangs- und die Ausgangsanschlüsse für den linken und rechten Audiokanal. Das Eingangssignal für den Wandler kann sowohl über ein Cinchkabel als auch über einen Lichtleiter zugeführt werden und wird auf der Wandler- platine durch eine spezielle Elektronik regeneriert, um eine optimale Flankensteilheit und Jitterfreiheit zu ge- währen.
Ein Schalter an den Analogausgängen gestattet die  Phase des Ausgangssignals in einen invertierenden Modus umzuschalten.
Am Netzanschluss ermöglicht ein Phasenindikator die Kontrolle über den phasenrichtigen Anschluss des Wan- dlers an das Stromnetz.

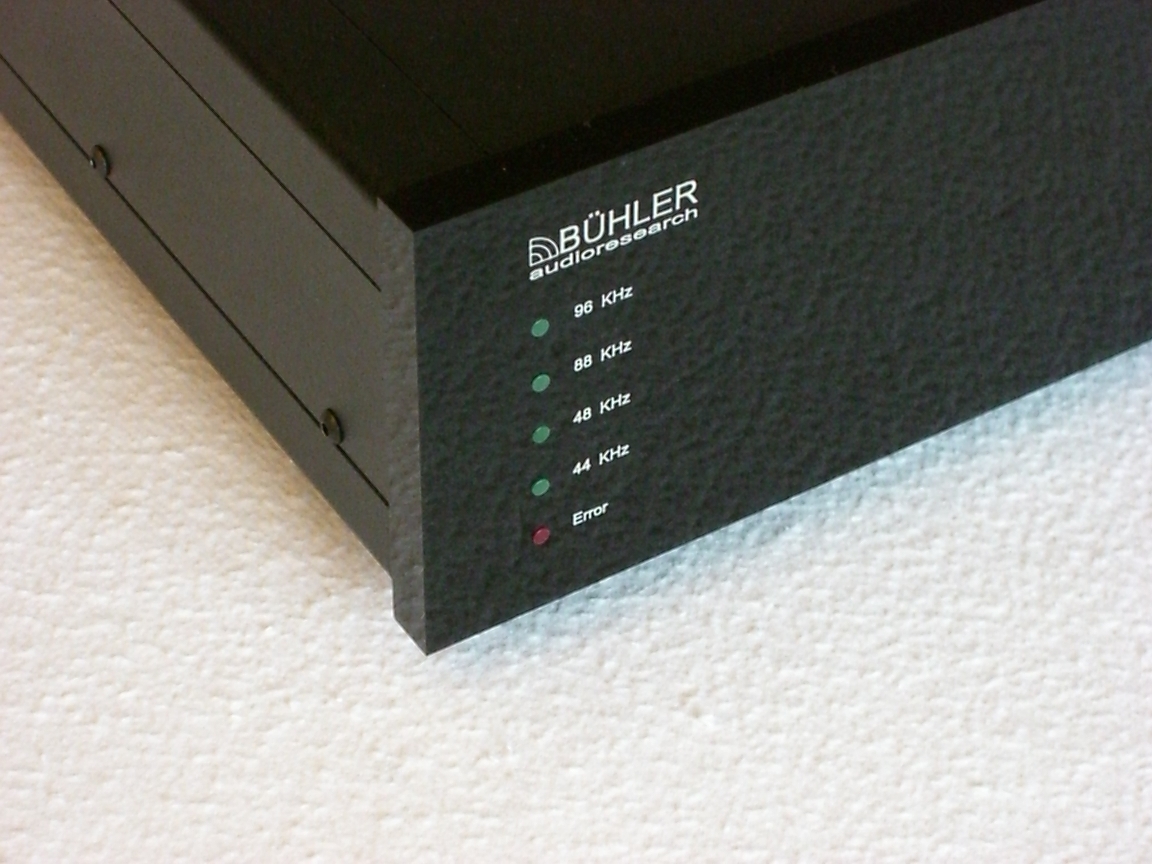

Blick auf die Front des Wandlers

Technische Daten

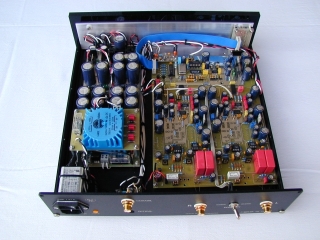

Die Innenansicht des Wandlers zeigt auf der linken Seite das Netzteil und auf der rechten die Wandlerplatine. Die Stromkreise auf der Wandlerplatine sind für die beiden Kanäle komplett getrennt und doppelt ausgeführt, um Kopplungen über die Spannungsversorgung zu ver- meiden.
Der Digitalteil besitzt ebenfalls eine eigene Spannungs- versorgung und ist zusätzlich galvanisch vom Analogteil getrennt. Dadurch können hochfrequente Digitalstörungen nicht in den Analogteil eindringen. Zur Vermeidung von Einkoppelungen aufgrund gestrahlter Hochfrequenz sind sowohl der digitale als auch die beiden analogen Schalt- ungsteile über Abschirmbleche voneinander getrennt.  Die Abschirmbleche wurden in der linken Ansicht abge- nommen.

Innenansicht mit Abschirmblech

Nach unserer Erfahrung hat das Netzteil großen Einfluss auf die Klangcharakteristik eines Wandlers. Dem Netzteil wurde daher besondere Aufmerksamkeit gewidmet, um sowohl die Konstanz der Betriebsspannungen als auch eine große Reserve für dynamische Stromspitzen sicher- zustellen. Die verwendeten Ringkerntrafos zeichnen sich durch ein sehr kleines magnetisches Streufeld aus und vermeiden dadurch Einstreuungen in die Wandlerplatine.

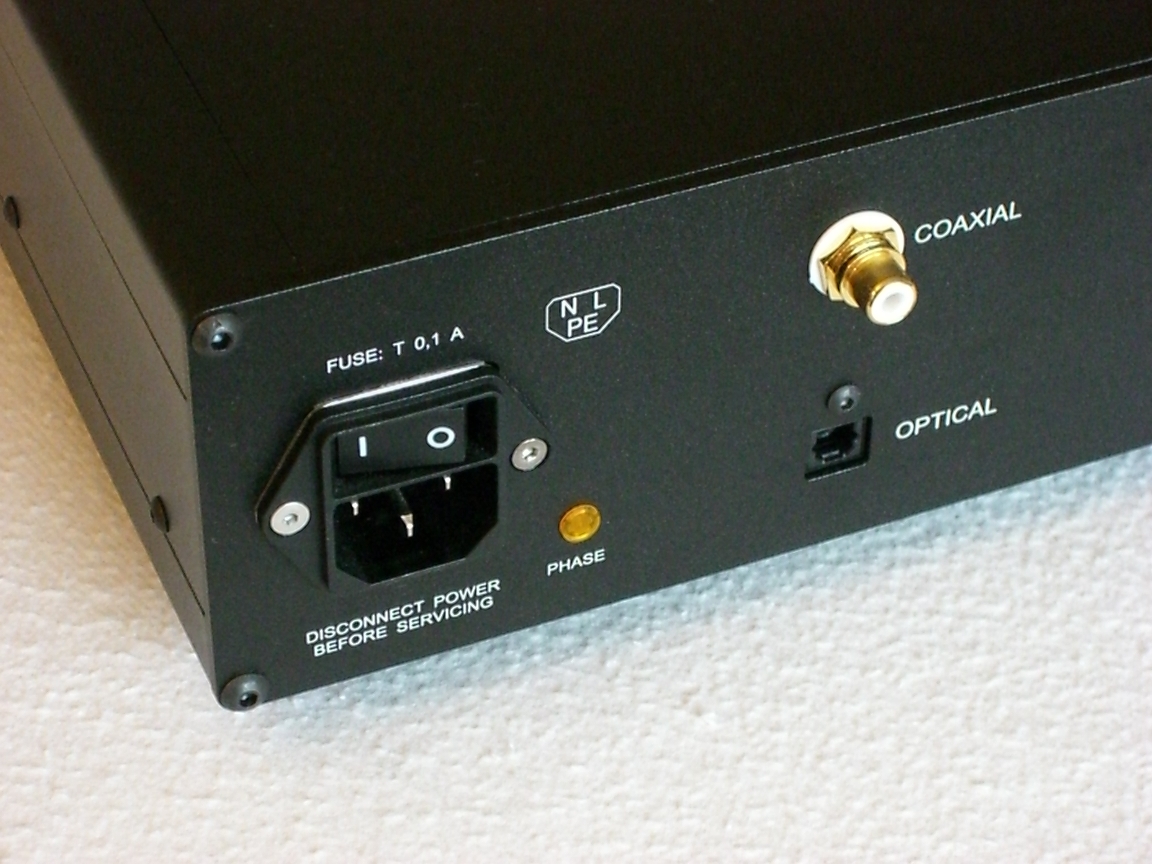

Blick auf das Anschlussfeld

  • 24 Bit Digital-Analog-Wandlung
  • achtfaches Oversampling
  • automatisches Erkennen der Sample-Frequenzen von 32 bis 96 KHz

Dynamischer Bereich:

> 100 dB

Nominelle digitale Eingangsspannung  ( 75 Ohm ):

0,5 V

Maximale Ausgangsspannung:

2 V

Frequenzbereich:

20 - 20 000 Hz ( - 0,25 dB )

Rauschabstand:

> 115 dB

Verzerrungen:

< 0,002 %

Kanalgleichheit:

< 0,1 dB

Abmessungen ( B * H * T ):

305 * 80 * 295 mm

Netzspannung /-frequenz:

230 V / 50 Hz

Gewicht:

3 kg
