Noch einen Schritt weiter: Dualphono

Einige Schallplattenliebhaber betreiben ihren Plattenspieler mit zwei Tonarmen und -abnehmern. Die meisten Phonovorverstärker auf dem Markt können aber nur einen Tonabnehmer betreiben. Aus diesem Grund wurde auf Basis des im Vorverstärker verwendeten Phonovorverstärkers ein komplett neues Gerät entwickelt, mit dem zwei Tonabnehmer unabhängig voneinander betrieben werden können. Durch die Konzentration auf die reine Phonofunktion war gleichzeitig noch eine deutliche Erweiterung und Verbesserung des bestehenden Konzeptes möglich, welches auch sehr anspruchsvolle Anwender zufrieden stellen wird.

Durch die voneinander unabhängige Funktion der Verstärkerzweige ergibt sich zusätzlich ein hohes Mass an Flexibilität. Für die Plattenspielerfreunde, die nur einen Tonarm besitzen, kann der Verstär- ker zunächst nur mit einem Verstärkerzweig ausgerüstet werden, um dann zu einem späteren Zeitpunkt den zweiten Verstärkerzweig nachzu-rüsten.

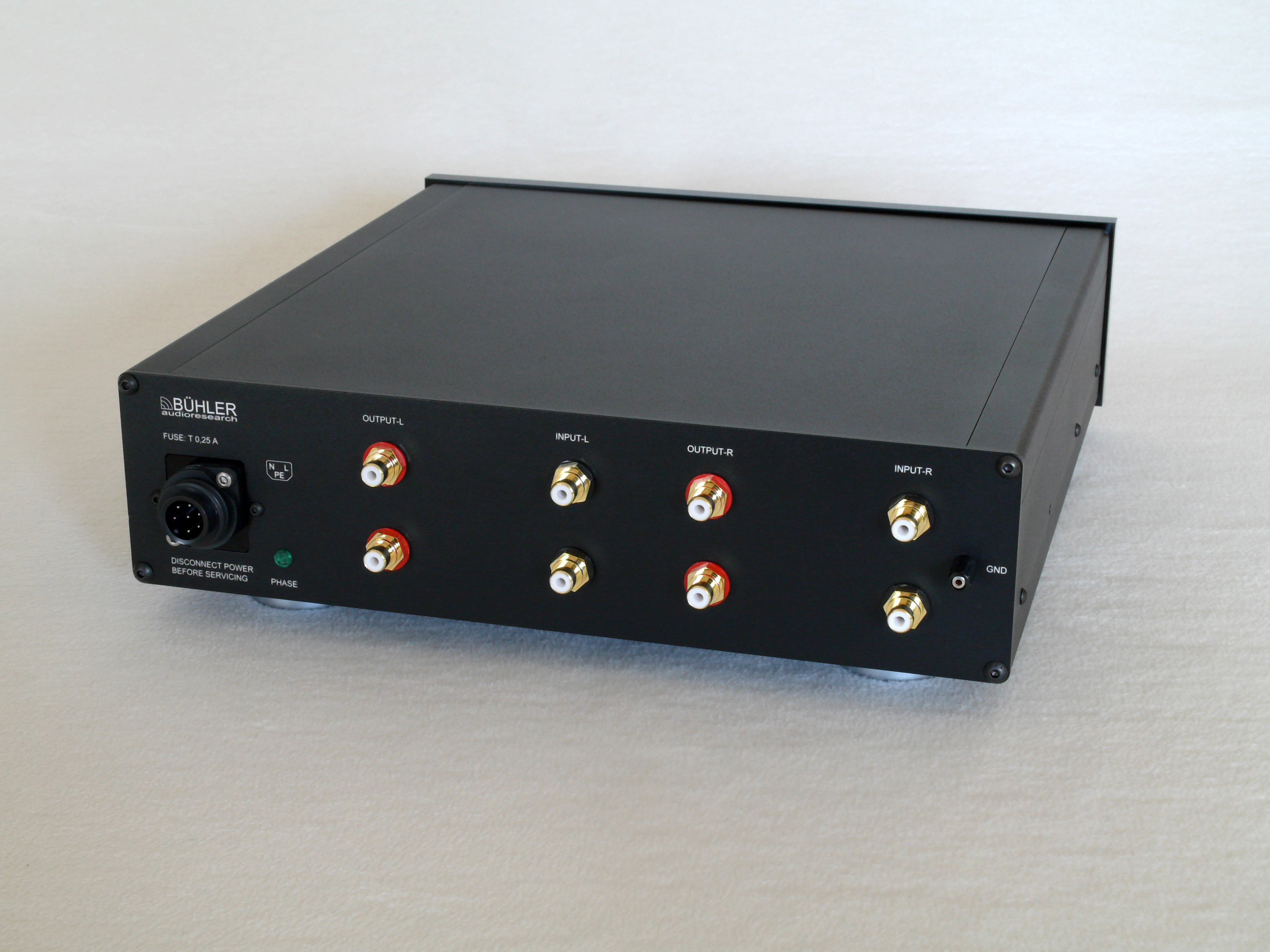

Rückansicht des Phonovorverstärkers

Ausgangsverstärker

Die an den Verstärker angeschlossenen Geräte sowie die verbindenden Kabel stellen eine nicht immer definierte, frequenzabhängige Belastung für die Ausgänge des Verstärkers dar. Um Signal- verschlechterungen durch angeschlossene Komp- onenten von vornherein zu vermeiden, enthält der Ausgang des Phonoverstärkers einen leistungs- starken Treiber, der auch impedanzkritische Komponenten beliefern kann.    Der Treiber besitzt  eine sehr grosse Bandbreite. Durch die so bedingte Schnelligkeit des Verstärkers kann dieser den Eingangssignalen mühelos und mit kleinsten Phasenverschiebungen folgen. Dies findet in dem ungewöhnlich räumlichen und feinstrukturierten Klangbild des Phonoverstärkers Ausdruck. Hochwertige Relais garantieren einen sehr niedrigen Übergangswiderstand an den Kontakten.

Technische Daten

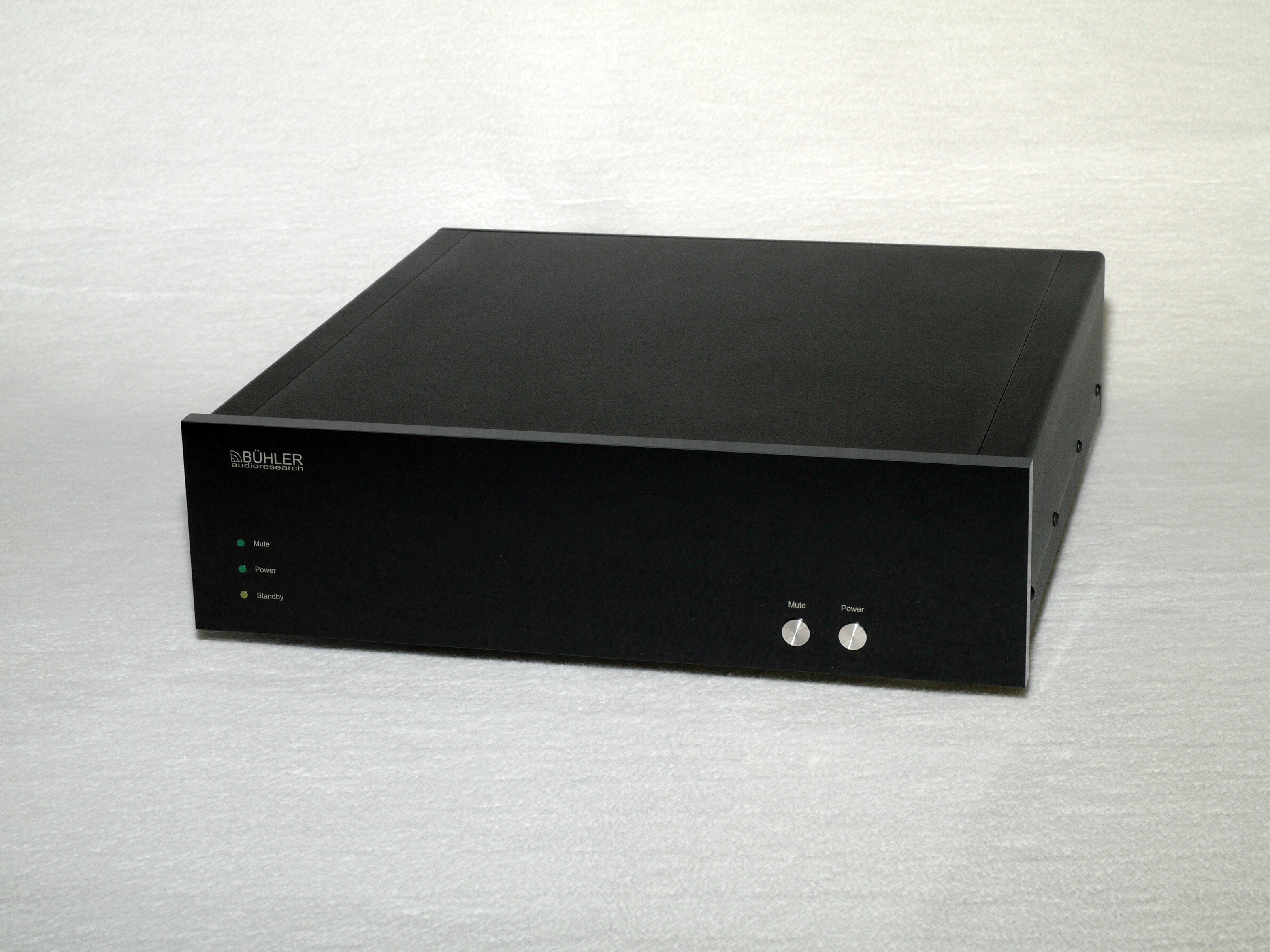

Gesamtansicht des Phonovorverstärkers

Die Frontseite des dualen Phonovorverstärkers wird von zwei massiven Druckknöpfen geprägt. Der rechte dient zum Einschalten des Verstärkers, während mit den zweiten die Ausgänge stumm- geschaltet werden. Diese Mute-Funktion macht das häufig angewendete Kanalumschalten oder Runterregeln der Lautstärke zur Vermeidung von Kratzgeräuschen beim Hantieren mit der Schall- platte unnötig. Auf der linken Seite wird durch drei Leuchtdioden der Betriebszustand des Phono- vorverstärkers angezeigt. Im Standby-Modus lässt sich der Phonovorverstärker durch den front- seitigen Druckknopf einschalten.

Die Rückseite des Verstärkers trägt die in zwei Ebenen angeordneten Ein- und Ausgangsbuchsen.

Auch der Duale Phonovorverstärker kann optional mit einem zusätzlichen Leistungsnetzteil betrieben werden, was noch eine deutliche klangliche Verbesserung ermöglicht.

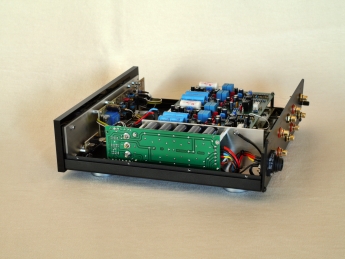

Innenansicht des Phonovorverstärkers

Flexible Parametereinstellung

Der Eingangswiderstand als auch die Eingangs- kapazität können durch interne Schiebeschalter eingestellt werden. Zusätzlich ist eine MC/MM-Um- schaltung vorhanden. Dies ermöglicht eine optimale Anpassung an den Tonabnehmer. Auf eine externe Einstellbarkeit wurde aus klanglichen Gründen bewusst verzichtet.
Zusätzliche interne Schiebeschalter ermöglichen bei sehr niederpegeligen Tonabnehmern das Ausgangs- signal in 3dB-Schritten zu erhöhen.



Eingänge:

PHONO-IN:1+2: L/R

Cinch

Ausgänge:

PHONO-OUT:1+2: L/R

Cinch

Frequenzereich:

5 - 250 00 Hz ( -3dB )

Ausgangstreiber

Anstiegszeit:

> 50 V / µs

Verzerrungen:

< 0,001 %

MC-Phonovorverstärker:

Eingangsempfindlichkeit:

250µV

Eingangswiderstand:

51 bis 910 Ohm, 47kOhm

Eingangskapazität:

47 bis 287 pF

Ausgangsspannung:

200 mV

Rauschabstand:

75 dB

RIAA - Abweichungen:

<+- 0,1 dB

Verzerrungen:

< 0,006 %

Frontplatte:

Acrylglas Schwarz

Abmessungen ( B * H * T ):

305 mm * 80 mm * 295 mm

Netzspannung / -frequenz:

230 V / 50 Hz

Leistungsaufnahme:

15 W

Gewicht:

3,5 kg
